Структура конфигурируемого дела

Выберите инструмент для разработки с AI-агентом:

  • используйте Битрикс24 Вайбкод, чтобы создать приложение для Битрикс24 по описанию задачи без знания языков программирования. Агент напишет код и разместит приложение на сервере без ручной настройки хостинга
  • используйте MCP-сервер, чтобы разрабатывать интеграцию через REST API в своем проекте. Агент будет обращаться к официальной REST-документации

LayoutDto — верхнеуровневый объект, который описывает внешний вид записи таймлайна. Приложение собирает из него всю запись: иконку, заголовок с тегами, контентную область и нижнюю часть с кнопками и меню.

Объект передают в параметре layout методов crm.activity.configurable.add и crm.activity.configurable.update. Метод crm.activity.configurable.get возвращает ту же структуру в поле layout ответа.

При обновлении структура заменяется целиком, поля не объединяются. Передавайте layout полностью, даже если поменялся один блок.

Структура иерархическая: каждое поле LayoutDto — самостоятельный объект со своим набором полей, описанный на отдельной странице. Такие объекты называют DTO, Data Transfer Object.

LayoutDto описывает запись целиком и работает только для дел, которые создало само приложение. Чтобы добавить свои блоки к чужой записи таймлайна, используют другой объект — RestAppLayoutDto.

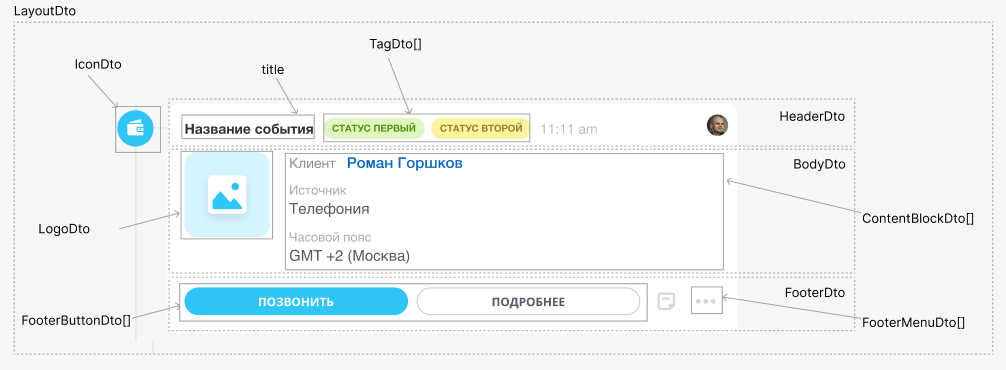

Верхнеуровневый объект записи таймлайна

Scope: crm

Кто может выполнять метод: пользователь с доступом на изменение элемента CRM, к которому привязано дело. Без такого доступа метод вернет ошибку ACCESS_DENIED

Методы, которые принимают LayoutDto, работают только в контексте приложения. Вызов через входящий вебхук вернет ошибку ERROR_WRONG_CONTEXT.

Параметры объекта LayoutDto

Обязательные параметры отмечены *

Поле

Описание

icon*
IconDto

Иконка слева от записи

header*
HeaderDto

Заголовок записи

body*
BodyDto

Основная контентная область записи

footer
FooterDto

Нижняя часть записи с блоком действий

Как собрать структуру

  1. Заполните обязательные поля icon, header и body, а если у записи есть действия — необязательный footer с кнопками и пунктами меню.
  2. Содержимое записи соберите из контентных блоков — они лежат в body.blocks.
  3. Опишите реакцию на нажатия — ActionDto. Этот объект принимают заголовок, теги, логотип, ссылки, кнопки и пункты меню.
  4. Передайте готовую структуру в параметр layout метода crm.activity.configurable.add.

Тексты, которые видит пользователь, принимают тип textWithTranslation — их можно сразу передать на нескольких языках.

Поле scope у блоков, кнопок и пунктов меню скрывает элемент в браузере или в мобильном приложении. Со scope приложения оно не связано.

Ограничения структуры

Ограничение

Код ошибки

Не более двух тегов в заголовке

TOO_MANY_ITEMS

Не более двух кнопок в нижней части

TOO_MANY_ITEMS

Не более 20 контентных блоков в основной области

TOO_MANY_ITEMS

Не более десяти пунктов меню и не более десяти разделов меню

TOO_MANY_ITEMS

Ключи ассоциативных массивов blocks, tags, buttons, items, sections и actionParams — только латинские буквы, цифры, дефис и подчеркивание

KEY_CONTAIN_WRONG_SYMBOLS

Обязательное поле объекта не передано

FIELD_IS_REQUIRED

Передано поле, которого нет в описании объекта

FIELD_IS_REDUNDANT

Значение поля не входит в список допустимых, например неизвестный тип тега

ENUM_FIELD

В мультиязычном значении передан код языка, не установленного в Битрикс24

WRONG_LANG

Полный перечень ошибок — на страницах crm.activity.configurable.add и crm.activity.configurable.update.

Пример объекта

Запись о входящем звонке: иконка, заголовок с тегом, клиент и ответственный в контентной области, кнопка открытия приложения и два пункта меню.

{
    "icon": {
        "code": "call-completed"
    },
    "header": {
        "title": "Входящий звонок",
        "tags": {
            "status2": {
                "type": "warning",
                "title": "не расшифрован"
            }
        }
    },
    "body": {
        "logo": {
            "code": "call-incoming",
            "action": {
                "type": "redirect",
                "uri": "/crm/deal/details/123/"
            }
        },
        "blocks": {
            "client": {
                "type": "withTitle",
                "properties": {
                    "title": "Клиент",
                    "inline": true,
                    "block": {
                        "type": "text",
                        "properties": {
                            "value": "ООО Рога и Копыта"
                        }
                    }
                }
            },
            "responsible": {
                "type": "lineOfBlocks",
                "properties": {
                    "blocks": {
                        "name": {
                            "type": "link",
                            "properties": {
                                "text": "Сергей Востриков",
                                "bold": true,
                                "action": {
                                    "type": "redirect",
                                    "uri": "/crm/lead/details/789/"
                                }
                            }
                        },
                        "phone": {
                            "type": "text",
                            "properties": {
                                "value": "+7 999 888 7777"
                            }
                        }
                    }
                }
            }
        }
    },
    "footer": {
        "buttons": {
            "aboutClient": {
                "title": "О клиенте",
                "action": {
                    "type": "openRestApp",
                    "actionParams": {
                        "clientId": 456
                    }
                },
                "type": "primary"
            }
        },
        "menu": {
            "showPostponeItem": false,
            "items": {
                "confirm": {
                    "title": "Подтвердить заявку",
                    "action": {
                        "type": "restEvent",
                        "id": "confirm",
                        "animationType": "loader"
                    }
                },
                "decline": {
                    "title": "Отклонить заявку",
                    "action": {
                        "type": "restEvent",
                        "id": "decline",
                        "animationType": "loader"
                    }
                }
            }
        }
    }
}
