Дополнительные возможности встройки CRM_XXX_DETAIL_ACTIVITY, CRM_DYNAMIC_XXX_DETAIL_ACTIVITY

Scope: crm

Кто может работать со встройкой: пользователь с доступом на изменение элемента

При помощи дополнительных параметров можно для своего пункта в меню таймлайна установить интерфейс Битрикс24.

Для добавления встройки используйте метод placement.bind. Базовые возможности встройки описаны в статье Кнопка над таймлайном карточки элемента.

Скачать пример приложения с использованием встройки.

Параметр OPTIONS

Название
тип

Описание

useBuiltInInterface
boolean

Использовать стандартный интерфейс Битрикс24. По умолчанию N. Если Y, то интерфейс строится по описанной структуре LayoutDto. Процесс работы с интерфейсом описан ниже

newUserNotificationTitle
string

Заголовок уведомления для нового пользователя

newUserNotificationText
string

Текст уведомления для нового пользователя. При клике на «Подробнее» откроется слайдер с контекстом newUserNotification=Y и шириной 800px

Пример регистрации

BX24.callMethod(
          'placement.bind',
          {
            'PLACEMENT': 'CRM_DEAL_DETAIL_ACTIVITY',
            'HANDLER': 'https://your-handler-uri.ru',
            'TITLE': 'Моя встройка',
            'OPTIONS': {
              'useBuiltInInterface': 'Y',
              'newUserNotificationTitle': 'Встречайте новое приложение',
              'newUserNotificationText': 'E-invoice поможет работать со счетами'
            }
          }
        );

img_15.png 11569

Работа с интерфейсом встройки

Взаимодействие происходит через метод BX24.placement.call. Цикл работы приложения при использовании штатного интерфейса Битрикс24 useBuiltInInterface = Y:

  1. Загрузка iframe.

    Приложение загружается в скрытом iframe. В placementOptions передаются:

    • entityTypeId
    • entityId
    • useBuiltInInterface: Y

  2. Отрисовка интерфейса.

    Когда приложение загружено, оно должно вызвать setLayout, чтобы отрисовать первичное состояние места встройки.

    BX24.placement.call('setLayout', LayoutDto, callback);

  3. Реакция на действия.

    Если приложение отобразило в интерфейсе интерактивные элементы, например ссылки, оно может зарегистрировать обработчик bindLayoutEventCallback, чтобы обрабатывать реакцию на взаимодействие с элементами.

    BX24.placement.call('bindLayoutEventCallback', null, callback);

  4. Управление состоянием элементов.

    Можно изменить внешний вид конкретного элемента интерфейса и его видимость через setLayoutItemState.

    BX24.placement.call('setLayoutItemState', { id: '...', visible: true/false, properties: {...} }, callback);

  5. Управление кнопками.

    Можно изменить внешний вид кнопок нижней части интерфейса через setPrimaryButtonState и setSecondaryButtonState.

    BX24.placement.call('setPrimaryButtonState', {...}, callback);
        BX24.placement.call('setSecondaryButtonState', {...}, callback);

  6. Завершение работы.

    Когда процесс работы пользователя со встройкой завершен или если пользователь нажал «отмена», необходимо вызвать finish. Таймлайн будет переключен на таб по умолчанию.

    BX24.placement.call('finish');

  7. Блокировка интерфейса.

    На время длительных операций, например сохранения, интерфейс можно заблокировать вызвав lock. Для разблокировки вызвать unlock.

    BX24.placement.call('lock');   // блокировка
        BX24.placement.call('unlock'); // разблокировка

  8. Отслеживание изменений элемента.

    Для отслеживания изменений полей элемента, например чтобы перерисовать интерфейс в зависимости от значения поля, можно зарегистрировать обработчик bindEntityUpdateCallback. Коллбек будет вызван сразу после сохранения полей в редакторе.

    BX24.placement.call('bindEntityUpdateCallback', null, callback);

Внешний вид интерфейса LayoutDto

Название
тип

Описание

blocks
ContentBlockDto[]

Ассоциативный массив объектов, описывающих контентные блоки. Ключи массива — идентификаторы блоков. Минимум 1 элемент

primaryButton
ButtonDto

Основная кнопка. Обычно завершает обработку данных, сохраняет их

secondaryButton
ButtonDto

Дополнительная кнопка. Обычно отменяет процесс обработки данных

Нажатие на активные кнопки вызывает коллбеки:

  • primaryButton — коллеб BX24.placement.call('bindPrimaryButtonClickCallback', null, callback),
  • secondaryButton — коллбек BX24.placement.call('bindSecondaryButtonClickCallback', null, callback).

ContentBlockDto

Контентные блоки основной области, их можно сочетать и гибко собирать различные интерфейсы.

Общая структура блока:

{
          "type": "string",
          "visible": true,
          "properties": {}
        }
  • type — тип блока, строка,
  • visible — управление видимостью блока, булевое поле. Изменение видимости позволяет организовывать динамические интерфейсы. По умолчанию = true.
  • properties — набор свойств конкретного блока.

Типы контентных блоков

Тип Название
text Текст
link Ссылка
withTitle Блок с заголовком
lineOfBlocks Несколько контент-блоков в одну строку
dropdownMenu Выпадающий список
input Поле с вводом текста
textarea Поле ввода многострочного текста
select Поле ввода с выбором из списка
list Ненумерованный список
section Раздел
Текст

Блок с выводом отформатированного текста.

Обязательные параметры отмечены *

Название
тип

Описание

value*
string

Текст

multiline
boolen

Обработка переносов строк. Если true, символы \n будут заменены на <br>.
По умолчанию false

bold
boolen

Жирный текст. По умолчанию false

size
string

Размер текста. Доступные значения:

  • xs,
  • sm,
  • md — по умолчанию,
  • lg,
  • xl

color
string

Цвет текста. Доступные значения:

  • base_50,
  • base_60,
  • base_70,
  • base_90,
  • primary,
  • warning,
  • danger,
  • success

{
          "type": "text",
          "properties": {
            "value": "Здравствуйте!\nМы начинаем.",
            "multiline": true,
            "bold": true,
            "size": "lg",
            "color": "base_90"
          }
        }

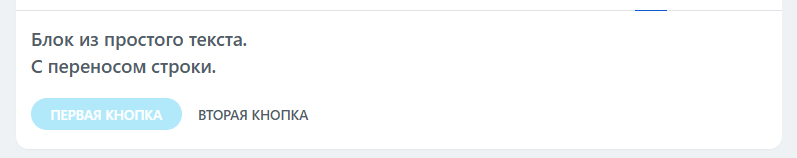

text

Обязательные параметры отмечены *

Название
тип

Описание

text*
string

Текст ссылки, HTML теги не поддерживаются

action*
ActionDto

Действие по нажатию на ссылку

size
string

Размер текста. Доступные значения:

  • xs,
  • sm,
  • md — по умолчанию,
  • lg,
  • xl

bold
boolen

Жирный текст. По умолчанию false


{
          "type": "link",
          "properties": {
            "text": "Открыть сделку",
            "action": { "type": "redirect", "uri": "/crm/deal/details/123/" },
            "bold": true
          }
        }

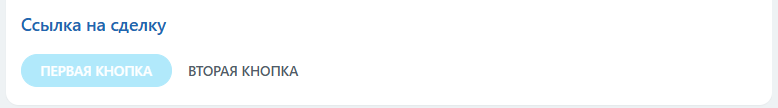

link

Блок с заголовком

Блок выводит название и значение. В качестве значения можно использовать другой контент-блок.

Обязательные параметры отмечены *

Название
тип

Описание

title*
string

Текст заголовка

inline
boolean

Показывать название и значение в одну строку. По умолчанию false

titleWidth
string

Ширина заголовка, применяется если inline=true. Доступные значения:

  • sm,
  • md — по умолчанию,
  • lg

block*
ContentBlockDto

Контент-блок, являющийся значением. Поддерживаются блоки с типами text, link, lineOfBlocks

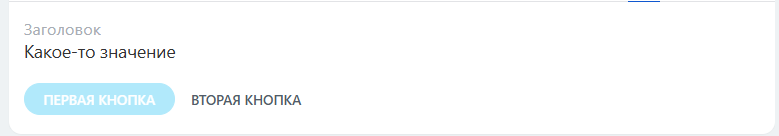

Пример с контент-блоком типа текст:

{
          "type": "withTitle",
          "properties": {
            "title": "Заголовок",
            "block": {
              "type": "text",
              "properties": {
                "value": "Какое-то значение"
              }
            }
          }
        }

withTitle1

Пример с контент-блоком типа ссылка:

{
          "type": "withTitle",
          "properties": {
            "title": "Заголовок 2",
            "block": {
              "type": "link",
              "properties": {
                "text": "Открыть сделку",
                "action": {
                  "type": "redirect",
                  "uri": "/crm/deal/details/123/"
                }
              }
            },
            "inline": true
          }
        }

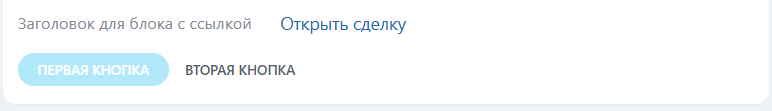

withTitle2

Несколько контент-блоков в одну строку

Блок выводит в одну строку несколько контент-блоков типа текст или ссылка. Это позволяет выводить одной строкой текст с разным форматированием и со ссылками.

Обязательные параметры отмечены *

Название
тип

Описание

blocks*
ContentBlockDto[]

Ассоциативный массив контент-блоков. Поддерживаются блоки с типами text, link


{
          "type": "lineOfBlocks",
          "properties": {
            "blocks": {
              "text": {
                "type": "text",
                "properties": {
                  "value": "Какой-то текст"
                }
              },
              "link": {
                "type": "link",
                "properties": {
                  "text": "ссылка",
                  "action": {
                    "type": "redirect",
                    "uri": "/crm/deal/details/123/"
                  }
                }
              },
              "boldText": {
                "type": "text",
                "properties": {
                  "value": "жирный текст",
                  "bold": true
                }
              }
            }
          }
        }

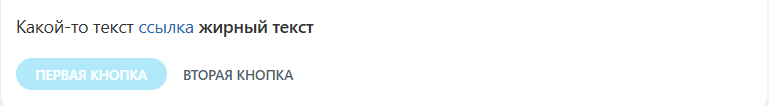

lineOfBlocks

Обязательные параметры отмечены *

Название
тип

Описание

selectedValue
string

Текущее выбранное значение. Если не заполнено, будет использовано первое значение из списка

values*
object

Объект, в котором названия свойств это код варианта значения supplier, а значения свойств — значение, которое увидит пользователь поставщик


{
          "type": "dropdownMenu",
          "properties": {
            "selectedValue": "client",
            "values": {
              "": "- не выбрано -",
              "supplier": "поставщик",
              "client": "клиент"
            }
          }
        }

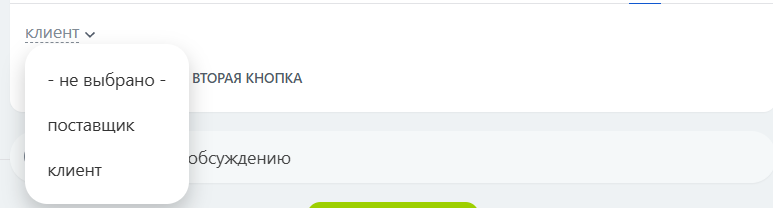

dropdownMenu

Чтобы отслеживать изменения значений, зарегистрируйте коллбек:

  • BX24.placement.call('bindValueChangeCallback', null, Callback) для получения изменений в любом из блоков
  • BX24.placement.call('bindValueChangeCallback', 'id блока', Callback) для получения изменений значения только этого блока.

При изменении значения в коллбек придет id блока выпадающего списка и его текущее значение: {id: "clientMenu", value: "client"}.

Поле с вводом текста

Обязательные параметры отмечены *

Название
тип

Описание

title
string

Заголовок поля

value
string

Текст поля

placeholder
string

Плейсхолдер. Будет показан, если поле не заполнено

disabled
boolean

Если передано true, поле будет заблокировано для редактирования. По умолчанию false

errorText
string

Сообщение об ошибке. Если передан не пустой errorText, текущее значение поля не прошло валидацию. Пользователю будет показана ошибка


{

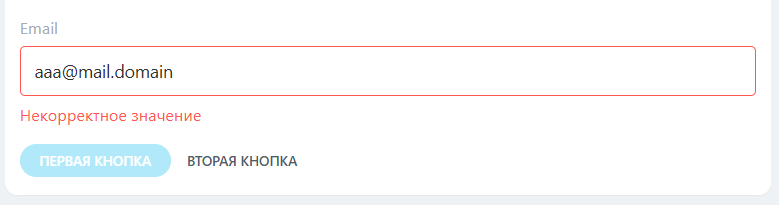

          "type": "input",
          "properties": {
            "value": "aaa@mail.domain",
            "placeholder": "Введите email",
            "title": "Email",
            "errorText": "Некорректное значение"
          }
        }

input

Чтобы отслеживать изменения значений, зарегистрируйте коллбек:

  • BX24.placement.call('bindValueChangeCallback', null, Callback) для получения изменений в любом из блоков
  • BX24.placement.call('bindValueChangeCallback', 'id блока', Callback) для получения изменений значения только этого блока.

При изменении значения в коллбек придет id поля ввода текста и его текущее значение: {id: "email", value: "aaa@mail.domain"}.

Поле ввода многострочного текста

Обязательные параметры отмечены *

Название
тип

Описание

title
string

Заголовок поля

value
string

Текст поля

placeholder
string

Плейсхолдер. Будет показан, если поле не заполнено

disabled
boolean

Если передано true, поле будет заблокировано для редактирования. По умолчанию false

errorText
string

Сообщение об ошибке. Если передан не пустой errorText, текущее значение поля не прошло валидацию. Пользователю будет показана ошибка


{
          "type": "textarea",
          "properties": {
            "value": "Пройти через калитку\nСвернуть налево",
            "title": "Дополнительная информация"
          }
        }

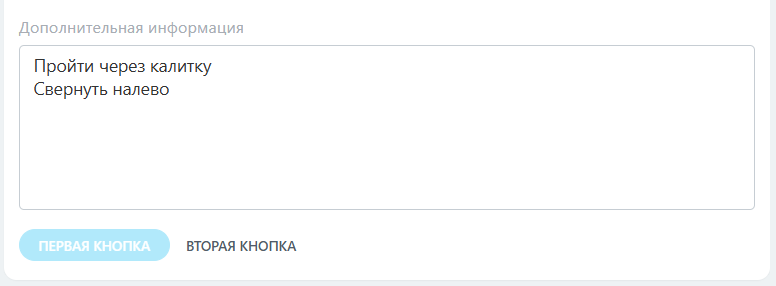

textarea

Чтобы отслеживать изменения значений, зарегистрируйте коллбек:

  • BX24.placement.call('bindValueChangeCallback', null, Callback) для получения изменений в любом из блоков
  • BX24.placement.call('bindValueChangeCallback', 'id блока', Callback) для получения изменений значения только этого блока.

При изменении значения в коллбек придет id поля ввода текста и его текущее значение: {id: "description", value: "Пройти через калитку\nСвернуть налево"}.

Поле ввода с выбором из списка

Обязательные параметры отмечены *

Название
тип

Описание

title
string

Заголовок поля

selectedValue
string

Текущее выбранное значение. Если не заполнено, будет использовано первое значение из списка

values*
object

Объект, в котором названия свойств это код варианта значения msk, а значения свойств — значение, которое увидит пользователь Москва

disabled
boolean

Если передано true, поле будет заблокировано для редактирования. По умолчанию false

errorText
string

Сообщение об ошибке. Если передан не пустой errorText, текущее значение поля не прошло валидацию. Пользователю будет показана ошибка


{
          "type": "select",
          "properties": {
            "selectedValue": "spb",
            "values": {
              "msk": "Москва",
              "spb": "Санкт-Петербург",
              "kld": "Калининград"
            },
            "title": "Город"
          }
        }

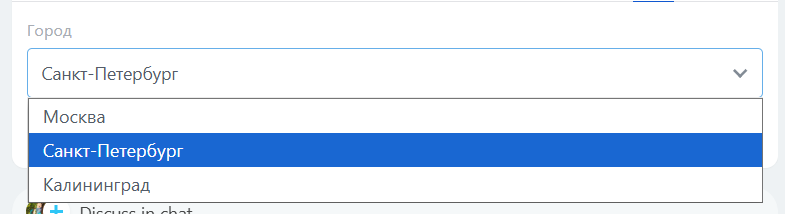

select

Чтобы отслеживать изменения значений, зарегистрируйте коллбек:

  • BX24.placement.call('bindValueChangeCallback', null, Callback) для получения изменений в любом из блоков
  • BX24.placement.call('bindValueChangeCallback', 'id блока', Callback) для получения изменений значения только этого блока.

При изменении значения в коллбек придет id поля и его текущее значение: {id: "city", value: "msk"}.

Ненумерованный список

Обязательные параметры отмечены *

Название
тип

Описание

blocks*
ContentBlockDto[]

Ассоциативный массив контент-блоков. Поддерживаются блоки с типами text, link, lineOfBlocks. Минимум 1 элемент


{

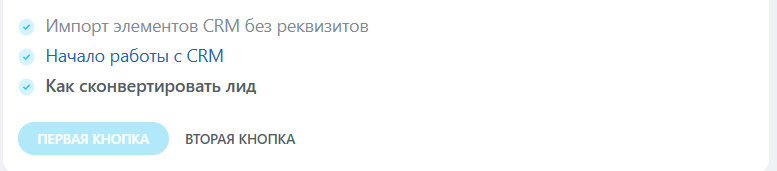

          "type": "list",
          "properties": {
            "blocks": {
              "li1": {
                "type": "text",
                "properties": {
                  "value": "Импорт элементов CRM без реквизитов",
                  "color": "base_70"
                }
              },
              "li2": {
                "type": "link",
                "properties": {
                  "text": "Начало работы с CRM",
                  "action": {
                    "type": "layoutEvent",
                    "value": "link2ItemClicked!"
                  }
                }
              },
              "li3": {
                "type": "text",
                "properties": {
                  "value": "Как сконвертировать лид",
                  "bold": true,
                  "color": "base_90"
                }
              }
            }
          }
        }

list

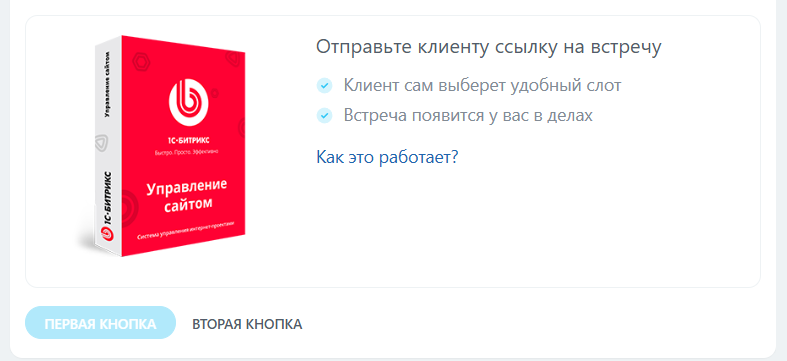

Раздел

Блок выводит сгруппированный набор блоков. Возможен вариант с картинкой.

Обязательные параметры отмечены *

Название
тип

Описание

blocks*
ContentBlockDto[]

Ассоциативный массив контент-блоков. Поддерживаются любые виды блоков. Минимум 1 элемент, максимум 20

imageSrc
string

Полный путь до картинки

imageSize
string

Размер картинки. Доступные значения:

  • lg — по умолчанию,
  • md,
  • sm

type
string

Внешний вид. Доступные значения:

  • default — по умолчанию,
  • primary,
  • warning,
  • danger,
  • success,
  • withBorder

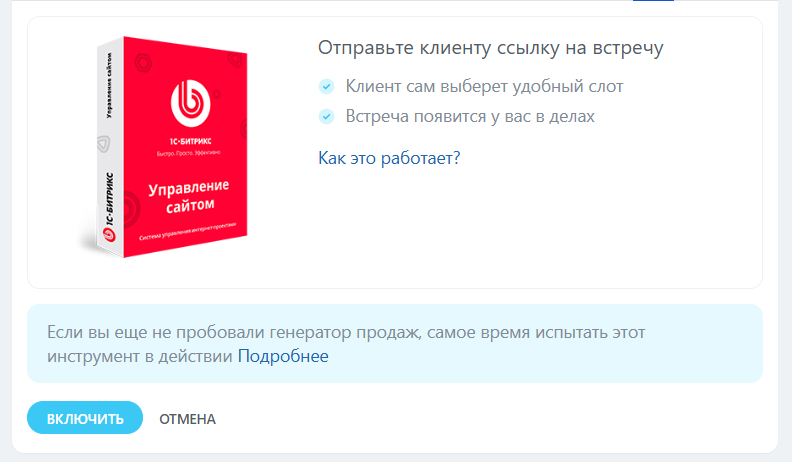

Пример с несколькими блоками и изображением:

{
          "type": "section",
          "properties": {
            "type": "withBorder",
            "imageSrc": "https://www.1c-bitrix.ru/images/content_ru/products/box/bus.png",
            "blocks": {
              "header": {
                "type": "text",
                "properties": {
                  "value": " Отправьте клиенту ссылку на встречу",
                  "size": "xl",
                  "color": "base_90"
                }
              },
              "notes": {
                "type": "list",
                "properties": {
                  "blocks": {
                    "li1": {
                      "type": "text",
                      "properties": {
                        "value": "Клиент сам выберет удобный слот",
                        "color": "base_70"
                      }
                    },
                    "li2": {
                      "type": "text",
                      "properties": {
                        "value": "Встреча появится у вас в делах",
                        "color": "base_70"
                      }
                    }
                  }
                }
              },
              "howto": {
                "type": "link",
                "properties": {
                  "text": "Как это работает?",
                  "action": {
                    "type": "openRestApp",
                    "value": "howto"
                  }
                }
              }
            }
          }
        }

section

Пример с одним блоком без изображения:

{
        	"type": "section",
        	"properties": {
        		"type": "danger",
        		"blocks": {
        			"erroMessage": {
        				"type": "text",
        				"properties": {
        					"value": "Произошла ошибка. Попробуйте еще раз.",
        					"color": "danger"
        				}
        			}
        		}
        	}
        }

section2

ButtonDto

Кнопка в нижней части интерфейса.

Название
тип

Описание

title*
string

Текст кнопки

state
string

Состояние. Доступные значения:

  • normal — по умолчанию,
  • disabled

Действия с кнопкой ActionDto

Действие определяет реакцию на клик по определенному элементу. Доступные виды действий:

Переход по ссылке

Переход по ссылке возможен в двух вариантах:

  • слайдер, если это относительная ссылка на стандартные объекты Битрикс24, поддерживающие работу в слайдере,
  • обычный переход по ссылке в остальных случаях.

Обязательные параметры отмечены *

Название
тип

Описание

type*
const

Тип действия. Должно иметь значение redirect

value*
string

URI ссылки. Например: https://ya.ru или /crm/deal/details/1/ для объектов Битрикс24


{
          "type": "redirect",
          "value": "/crm/deal/details/1/"
        }
JS событие

Обязательные параметры отмечены *

Название
тип

Описание

type*
const

Тип действия. Должно иметь значение layoutEvent

value*
string

Идентификатор события. Например: doSomething или start_processing


{
          "type": "layoutEvent",
          "value": "clicked"
        }

Вызов действия вызывает обработчик, который зарегистрирован через BX24.placement.call('bindLayoutEventCallback', null, Callback) или BX24.placement.call('bindLayoutEventCallback', 'id блока', Callback).

В обработчик будет передано value действия и id блока, который вызвал действие: {id: "myLink", value: "clicked"}.

Открытие слайдера приложения

Вызов действия откроет слайдер приложения, зарегистрировавшего встройку. В слайдер будет передан контекст:

  • entityTypeId идентификатор типа объекта, к которому привязано дело,
  • entityId идентификатор элемента.

Обязательные параметры отмечены *

Название
тип

Описание

type*
const

Тип действия. Должно иметь значение openRestApp

value
array

Массив произвольного формата, данные из которого будут переданы в слайдер приложения

sliderParams
ActionSliderParamsDto

Параметры открытия слайдера
ActionSliderParamsDto

Название
тип

Описание

width
int

Ширина слайдера, px. Не может быть использовано одновременно с leftBoundary

leftBoundary
int

Слайдер во всю ширину окна браузера с отступом слева, px. Не может быть использовано одновременно с width

title
string

Текст заголовка окна браузера при открытии слайдера


{
          "type": "openRestApp",
          "value": {
            "myId": 123,
            "someImportant": "qwerty"
          },
          "sliderParams": {
            "title": "Это заголовок слайдера приложения",
            "width": 700
          }
        }

Примеры LayoutDto

{
        	"blocks": {
        		"section1": {
        			"type": "section",
        			"properties": {
        				"type": "withBorder",
        				"imageSrc": "https://www.1c-bitrix.ru/images/content_ru/products/box/bus.png",
        				"blocks": {
        					"header": {
        						"type": "text",
        						"properties": {
        							"value": " Отправьте клиенту ссылку на встречу",
        							"size": "xl",
        							"color": "base_90"
        						}
        					},
        					"notes": {
        						"type": "list",
        						"properties": {
        							"blocks": {
        								"li1": {"type": "text", "properties": {"value": "Клиент сам выберет удобный слот", "color": "base_70"}},
        								"li2": {"type": "text", "properties": {"value": "Встреча появится у вас в делах", "color": "base_70"}}
        							}
        						}
        					},
        					"howto": {
        						"type": "link",
        						"properties": {"text": "Как это работает?", "action": {"type": "openRestApp", "value": "howto"}}
        					}
        				}
        			}
        		},
        		"section2": {
        			"type": "section",
        			"properties": {
        				"type": "primary",
        				"blocks": {
        					"sectionText": {
        						"type": "lineOfBlocks",
        						"properties": {"blocks": {"block1": {"type": "text", "properties": {"value": "Если вы еще не пробовали генератор продаж, самое время испытать этот инструмент в действии", "color": "base_70"}}, "block2": {"type": "link", "properties": {"text": "Подробнее", "action": {"type": "redirect", "value": "/crm/"}}}}}
        					}
        				}
        			}
        		}
        	},
        	"primaryButton": {"title": "Включить"},
        	"secondaryButton": {"title": "Отмена"}
        }

example1

{

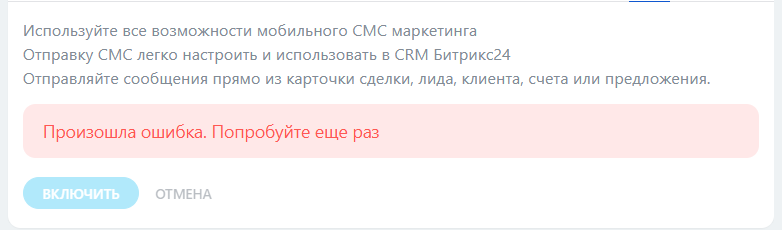

        	"blocks": {
        		"errorMessage": {
        			"type": "text",
        			"properties": {"value": "Используйте все возможности мобильного СМС маркетинга\nОтправку СМС легко настроить и использовать в CRM Битрикс24\nОтправляйте сообщения прямо из карточки сделки, лида, клиента, счета или предложения.", "size": "sm", "color": "base_70", "multiline": true}
        		},
        		"section1": {
        			"type": "section",
        			"properties": {"type": "danger", "blocks": {"errorMessage": {"type": "text", "properties": {"value": "Произошла ошибка. Попробуйте еще раз", "color": "danger"}}}}
        		}
        	},
        	"primaryButton": {"title": "Включить", "state": "disabled"},
        	"secondaryButton": {"title": "Отмена", "state": "disabled"}
        }

example2

{

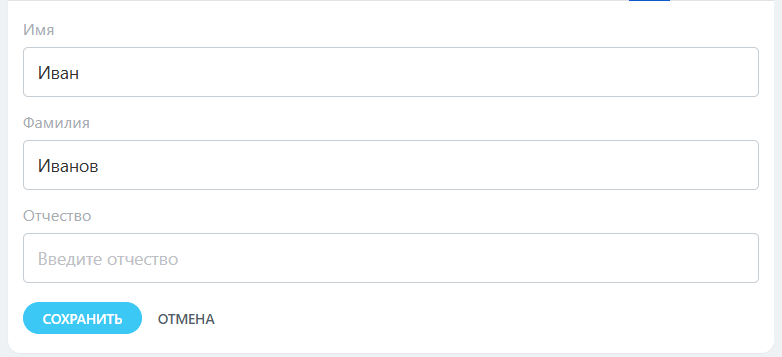

        	"blocks": {
        		"name": {"type": "input", "properties": {"value": "Иван", "placeholder": "Введите имя", "title": "Имя"}},
        		"lastname": {"type": "input", "properties": {"value": "Иванов", "placeholder": "", "title": "Фамилия"}},
        		"secondname": {"type": "input", "properties": {"value": "", "placeholder": "Введите отчество", "title": "Отчество"}}
        	},
        	"primaryButton": {"title": "Сохранить"},
        	"secondaryButton": {"title": "Отмена"}
        }

example3

Продолжите изучение

Предыдущая
Кнопка над таймлайном карточки элемента
Следующая
Пункт выпадающего меню верхней кнопки карточки элемента
