Как встроить свой UI в параметры робота
Если вы разрабатываете интеграции для Битрикс24 с помощью AI-инструментов (Codex, Claude Code, Cursor), подключите MCP-сервер, чтобы ассистент использовал официальную REST-документацию.
В Битрикс24 можно настраивать робота и действие бизнес-процесса используя интерфейс приложения. Это реализовано стандартным механизмом встройки виджетов. В коробочной версии доступно с версии 20.0.600 модуля Бизнес-процессы.
Реализация на примере приложения
Рассмотрим реализацию на конкретном примере приложения, полный код приложения представлен ниже.
В примере приложение добавляет робота, у которого есть 2 параметра с типом строка.
Как использовать примеры в документации
JS
PHP
var params = {
'CODE': 'robot',
'HANDLER': 'http://handler.com',
'AUTH_USER_ID': 1,
'NAME': 'Пример робота-встройки',
'USE_PLACEMENT': 'Y',
'PLACEMENT_HANDLER': 'http://handler.com',
'PROPERTIES': {
'string': {
'Name': 'Параметр 1',
'Type': 'string'
},
'stringm': {
'Name': 'Параметр 2',
'Type': 'string',
'Multiple': 'Y',
'Default': ['value 1', 'value 2']
},
}
};
BX24.callMethod(
'bizproc.robot.add',
params,
function(result)
{
if(result.error())
alert("Ошибка: " + result.error());
}
);
require_once('crest.php');
$result = CRest::call(
'bizproc.robot.add',
[
'CODE' => 'robot',
'HANDLER' => 'http://handler.com',
'AUTH_USER_ID' => 1,
'NAME' => 'Пример робота-встройки',
'USE_PLACEMENT' => 'Y',
'PLACEMENT_HANDLER' => 'http://handler.com',
'PROPERTIES' => [
'string' => [
'Name' => 'Параметр 1',
'Type' => 'string'
],
'stringm' => [
'Name' => 'Параметр 2',
'Type' => 'string',
'Multiple' => 'Y',
'Default' => ['value 1', 'value 2']
],
]
]
);
echo '<PRE>';
print_r($result);
echo '</PRE>';
Чтобы параметры можно было настраивать через приложение, при добавлении робота нужно передать параметры USE_PLACEMENT=Y и обработчик PLACEMENT_HANDLER.
Остается написать обработчик встройки, который отрисует параметры и сохранит их значения. Для этого в обработчик в PLACEMENT_OPTIONS нужно передать данные:
-
code— код вашего робота при регистрации -
activity_name— идентификатор действия в шаблоне бизнес-процесса -
properties— список свойств и их описание -
current_values— текущие значения свойств -
document_type— тип документа, для которого проводится настройка -
document_fields— список полей документа -
template— список доступных полей шаблона. В коробочной версии Битрикс24 доступно с версии 24.200.0Для параметра
templateдоступны элементы:parameters— список параметров шаблонаvariables— список переменных шаблонаconstants— список констант шаблонаglobal_variables— список глобальных переменныхglobal_constants— список глобальных константreturn_activities— список действий или роботов, которые генерируют дополнительные результаты
Структура свойств в этих списках приведена к единому формату:
{ Id: строка, идентификатор (код) свойства Type: строка, идентификатор типа свойства Name: строка, название Description: строка, описание Multiple: булевое, множественное свойство или нет Required: булевое, обязательное свойство или нет Options: смешанное, зависит от типа свойства Settings: список настроек, зависит от типа свойства Default: смешанное, значение по умолчанию для свойства }Список
return_activitiesсостоит из списка действий, которые возвращают результаты и их свойства. Имеет структуру:{ Id: строка, идентификатор действия в шаблоне Type: строка, тип действия Title: строка, название действия в шаблоне Return: список, доступные свойства }
В приложение данные приходят в следующем виде:
$array = [
'code' => 'robot',
'activity_name' => 'A72788_31169_37133_27365',
'properties' => [
'string' => [
'NAME' => 'Параметр 1',
'TYPE' => 'string'
],
'stringm' => [
'NAME' => 'Параметр 2',
'TYPE' => 'string',
'MULTIPLE' => 'Y',
'DEFAULT' => [
'value 1',
'value 2'
]
]
],
'current_values' => [
'string' => 1,
'stringm' => [
2
]
],
'document_type' => [
'crm',
'CCrmDocumentDeal',
'DEAL'
],
'document_fields' => [
'ID' => [
'Name' => 'ID',
'Type' => 'int',
'Filterable' => 1,
'Editable' => false,
'Required' => false,
'BaseType' => 'int'
],
'TITLE' => [
'Name' => 'Название',
'Type' => 'string',
'Filterable' => 1,
'Editable' => 1,
'Required' => 1,
'BaseType' => 'string'
],
// ...
],
'template' => [
'parameters' => [],
'variables' => [
[
'Id' => 'Approver',
'Type' => 'user',
'Name' => 'Утверждающий',
'Description' => '',
'Multiple' => 1,
'Required' => false,
'Options' => '',
'Settings' => '',
'Default' => ''
]
],
'constants' => [
[
'Id' => 'Manager',
'Type' => 'user',
'Name' => 'Кто утверждает',
'Description' => 'директор или заместитель',
'Multiple' => 1,
'Required' => 1,
'Options' => '',
'Settings' => '',
'Default' => [
'user_4'
]
]
],
'global_variables' => [
[
'Id' => 'Variable1666332520655',
'Type' => 'user',
'Name' => 'test u',
'Description' => '',
'Multiple' => 1,
'Required' => false,
'Options' => '',
'Settings' => '',
'Default' => [
'user_1'
]
]
],
'global_constants' => [
[
'Id' => 'Constant1666332578194',
'Type' => 'user',
'Name' => 'test u 1',
'Description' => '',
'Multiple' => false,
'Required' => false,
'Options' => '',
'Settings' => '',
'Default' => 'user_1'
]
],
'return_activities' => [
[
'Id' => 'A71026_84473_24610_19894',
'Type' => 'LogActivity',
'Title' => 'Запись в отчет',
'Return' => [
[
'Id' => 'Report',
'Name' => 'Отчет',
'Type' => 'string'
]
]
],
[
'Id' => 'A58853_60082_34258_61777',
'Type' => 'ApproveActivity',
'Title' => 'Утверждение',
'Return' => [
[
'Id' => 'TaskId',
'Name' => 'ID',
'Type' => 'int'
],
[
'Id' => 'Comments',
'Name' => 'Комментарии',
'Type' => 'string'
],
[
'Id' => 'VotedCount',
'Name' => 'Сколько проголосовало',
'Type' => 'int'
],
[
'Id' => 'TotalCount',
'Name' => 'Сколько должно проголосовать',
'Type' => 'int'
],
[
'Id' => 'VotedPercent',
'Name' => 'Процент проголосовавших',
'Type' => 'int'
],
[
'Id' => 'ApprovedPercent',
'Name' => 'Процент утвердивших',
'Type' => 'int'
],
[
'Id' => 'NotApprovedPercent',
'Name' => 'Процент отклонивших',
'Type' => 'int'
],
[
'Id' => 'ApprovedCount',
'Name' => 'Количество утвердивших',
'Type' => 'int'
],
[
'Id' => 'NotApprovedCount',
'Name' => 'Количество отклонивших',
'Type' => 'int'
],
[
'Id' => 'LastApprover',
'Name' => 'Последний голосовавший',
'Type' => 'user'
],
[
'Id' => 'LastApproverComment',
'Name' => 'Комментарий последнего голосовавшего',
'Type' => 'string'
],
[
'Id' => 'UserApprovers',
'Name' => 'Утвердили пользователи',
'Type' => 'user'
],
[
'Id' => 'Approvers',
'Name' => 'Утвердили пользователи (текст)',
'Type' => 'string'
],
[
'Id' => 'UserRejecters',
'Name' => 'Отклонили пользователи',
'Type' => 'user'
],
[
'Id' => 'Rejecters',
'Name' => 'Отклонили пользователи (текст)',
'Type' => 'string'
],
[
'Id' => 'IsTimeout',
'Name' => 'Автоматическое отклонение',
'Type' => 'int'
]
]
]
]
]
];
Осталось сделать верстку и научиться сохранять параметры непосредственно в Робота. Для этого можно использовать функцию setPropertyValue, которая доступна через BX24.placement.call.
BX24.placement.call(
'setPropertyValue',
{
string: 'test string'
}
)
В качестве параметров передаются ID свойства и значения. Можно передавать несколько значений свойств.
BX24.placement.call(
'setPropertyValue',
{
string: 'test string',
stringm: [
'test2',
'test3'
]
}
)
Далее пользователь сохраняет робота как обычно.

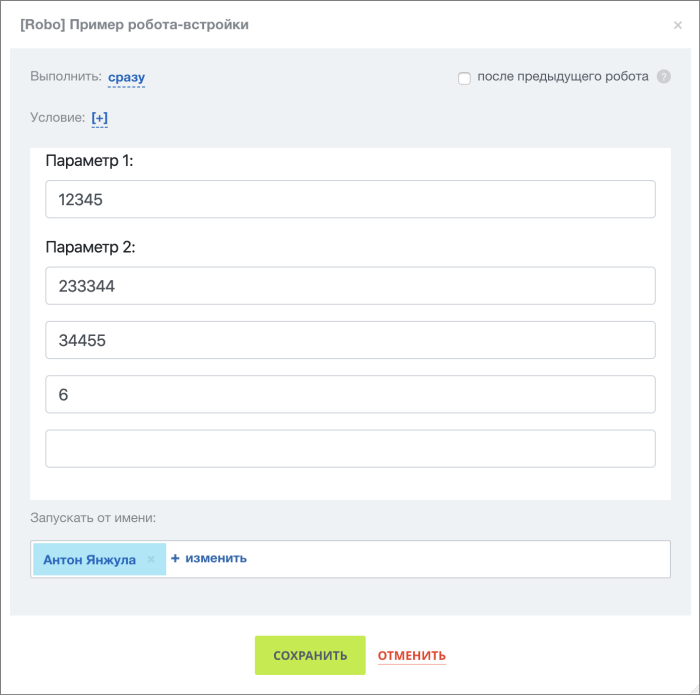

Так это выглядит в Роботах:

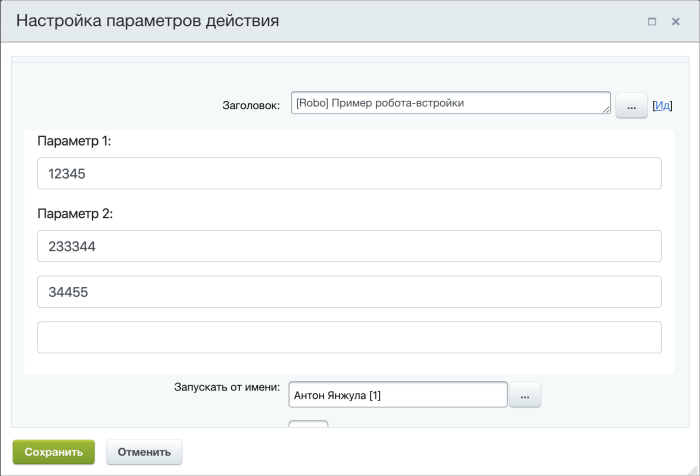

А так это выглядит в дизайнере бизнес-процессов:
Белая область — встройка, фрейм приложения.
Полный код приложения
Как использовать примеры в документации
<?php
header('Content-Type: text/html; charset=UTF-8');
$protocol = $_SERVER['SERVER_PORT'] == '443' ? 'https' : 'http';
$host = explode(':', $_SERVER['HTTP_HOST']);
$host = $host[0];
define('BP_APP_HANDLER', $protocol.'://'.$host.explode('?', $_SERVER['REQUEST_URI'])[0]);
?>
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title></title>
</head>
<body>
<link rel="stylesheet" href="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/css/bootstrap.min.css" integrity="sha384-ggOyR0iXCbMQv3Xipma34MD+dH/1fQ784/j6cY/iJTQUOhcWr7x9JvoRxT2MZw1T" crossorigin="anonymous">
<script src="https://stackpath.bootstrapcdn.com/bootstrap/4.3.1/js/bootstrap.min.js" integrity="sha384-JjSmVgyd0p3pXB1rRibZUAYoIIy6OrQ6VrjIEaFf/nJGzIxFDsf4x0xIM+B07jRM" crossorigin="anonymous"></script>
<script src="//api.bitrix24.tech/api/v1/"></script>
<?if (!isset($_POST['PLACEMENT']) || $_POST['PLACEMENT'] === 'DEFAULT'):?>

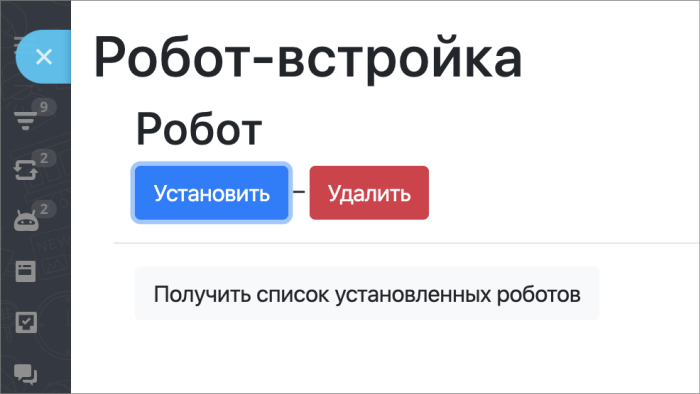

<h1>Робот-встройка</h1>
<div class="container-fluid">
<div class="container-fluid">
<h2>Робот</h2>
<button onclick="installRobot();" class="btn btn-primary">Установить</button> –
<button onclick="uninstallRobot();" class="btn btn-danger">Удалить</button>
</div>
<hr/>
<div class="container-fluid">
<button onclick="getList();" class="btn btn-light">Получить список установленных роботов</button>
</div>
</div>
<script type="text/javascript">
document.body.style.display = 'none';
BX24.init(function()
{
document.body.style.display = '';
});
function installRobot()
{
var params = {
'CODE': 'robot',
'HANDLER': '<?=BP_APP_HANDLER?>',
'AUTH_USER_ID': 1,
'NAME': 'Пример робота-встройки',
'USE_PLACEMENT': 'Y',
'PLACEMENT_HANDLER': '<?=BP_APP_HANDLER?>',
'PROPERTIES': {
'string': {
'Name': 'Параметр 1',
'Type': 'string'
},
'stringm': {
'Name': 'Параметр 2',
'Type': 'string',
'Multiple': 'Y',
'Default': ['value 1', 'value 2']
},
}
};
BX24.callMethod(
'bizproc.robot.add',
params,
function(result)
{
if(result.error())
alert("Ошибка: " + result.error());
else
alert("Успешно");
}
);
}
function uninstallRobot()
{
BX24.callMethod(
'bizproc.robot.delete',
{
'CODE': 'robot'
},
function(result)
{
if(result.error())
alert('Ошибка: ' + result.error());
else
alert("Успешно");
}
);
}
function getList()
{
BX24.callMethod(
'bizproc.robot.list',
{},
function(result)
{
if(result.error())
alert("Ошибка: " + result.error());
else
alert("Коды установленных роботов: " + result.data().join(', '));
}
);
}
</script>
<?php else:?>
<form name="props" class="container-fluid">
<?php
$options = json_decode($_POST['PLACEMENT_OPTIONS'], true);
foreach ($options['properties'] as $id => $property)
{
$multiple = isset($property['MULTIPLE']) && $property['MULTIPLE'] === 'Y';
$val = (array) $options['current_values'][$id];
if (!$val)
{
$val[] = '';
}
if ($multiple)
{
$val[] = '';
}
$name = $multiple ? $id.'[]' : $id;
?>
<div class="form-group">
<label><?=htmlspecialchars($property['NAME'])?>:</label>
<?foreach ($val as $v):?>
<p><input name="<?=$name?>" value="<?=htmlspecialchars((string)$v)?>" class="form-control" onchange="setPropertyValue('<?=$id?>', this.name, <?=(int)$multiple?>)"></p>
<?endforeach;?>
</div>
<?
}
?>
<script>
function setPropertyValue(name, inputName, multiple)
{
var form = new FormData(document.forms.props);
var value = multiple? form.getAll(inputName) : form.get(inputName);
var params = {};
params[name] = value;
BX24.placement.call(
'setPropertyValue',
params
)
}
</script>
</form>
<?php endif;?>
</body>
</html>
